课程章节-项目五:圆弧插补指令G02、G03

发布日期:2017-09-09  浏览次数:11158

学习目标:
1、学会G02/G03插补方向的判别,理解R的含义及正负的确定,并会用G02/G03编程
2、熟记圆弧插补指令;
3、学完该知识点后,会灵活应用。
知识点击:
1、判断顺时针、逆时针圆弧的方法;
2、灵活应用圆弧插补指令的编程方法。
定义:
命令刀具在指定平面内按给定的进给速度F做圆弧运动,切削出圆弧轮廓。
顺、逆圆弧的判别。
规定:

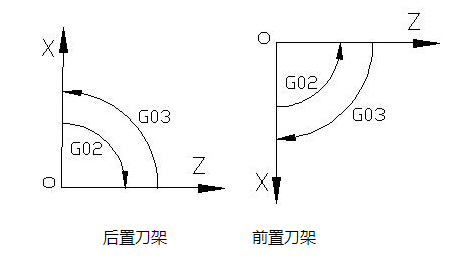

在刀架后置的数控车床上,迎着Y轴箭头方向看,顺时针用G02,逆时针用G03,对于前置刀架相反。

格式: G02 /G03 X(U) Z(W) R F
说明
G02:顺时针圆弧插补
G03:逆时针圆弧插补
X,Z:绝对坐标编程时,圆弧终点在工件坐标系中的坐标值;
U,W:增量编程时,圆弧终点相对于起点的增量坐标;
R:圆弧半径;
F:加工圆弧时的进给速度;
注意: α≤180° 用+R;360°>α>180° 用-R。

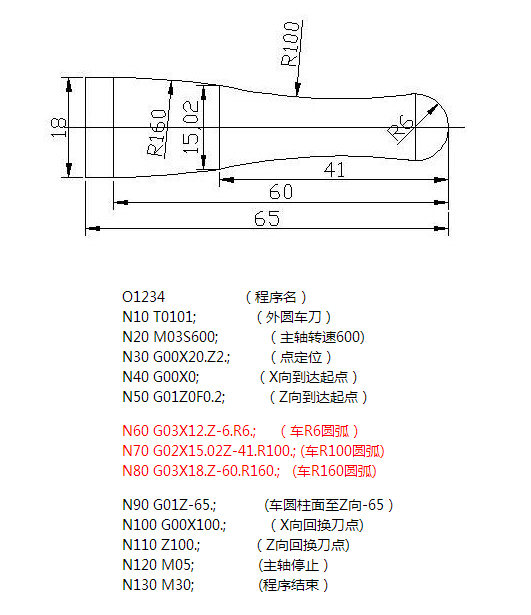

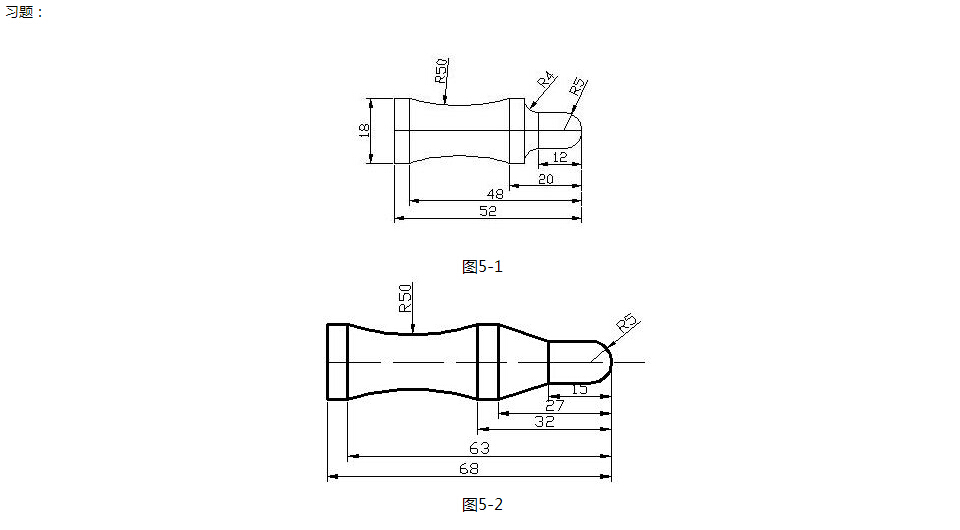

例题:
