课程章节-项目六：外圆粗、精加工指令G71、G70

发布日期：2017-09-09 浏览次数：24283

学习目标：
1、掌握G71、G70指令的格式　　　
2、认识G71、G70的编程要点　　　
3、运用G71、G70指令对简单零件进行编程
知识点击：
学习G71、G70指令的格式，掌握指令格式参数的确立及运用。

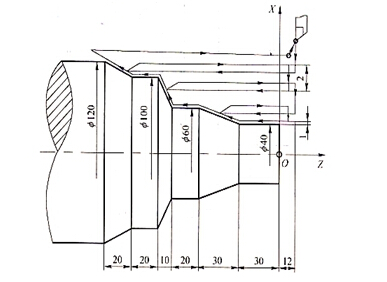

一、外圆粗加工固定循环指令——G71 　　　
格式： G71 U△d Re 　　　　　　　
G71 Pns Qnf U△u W△w Ff 　　　
说明：　　　
（1）该指令用于切除棒料毛坯的大部分余量，为精加工做好准备。　　　
（2）其中△d为切削深度（半径值），刀具的切削方向取决于AA′方向；　　　
（3）e为退刀量，由参数设定；　　　
（4）ns指定精加工路线的第一个程序段的顺序号；　　　
（5）nf指定精加工路线的最后一个程序段的顺序号；　　　
（6）△u为X方向上的精加工余量（直径值）；　　　

（7）△w为Z方向上的精加工余量。

二、外圆精加工固定循环指令——G70 　　　
格式： G70 Pns Qnf 　　　
说明：　　
（1）当用G71、G72、G73指令粗加工完毕以后，用G70指令可切除粗加工留下的余量。　　
（2）其中ns指定精加工循环中第一个程序段的顺序号；nf指定精加工循环中最后一个程序段的顺序号。　　
（3）精加工时，G71、G72、G73程序段中的F、S、T指令无效，只有在ns→nf程序段中的F、S、T指令才有效。
（4）在G71、G72、G73程序应用例中的nf程序段后再加上“G70 Pns Qnf”程序段，并在ns→nf程序段中加上适用精加工的F、S、T，就可以完成从粗加工到精加工的全过程。

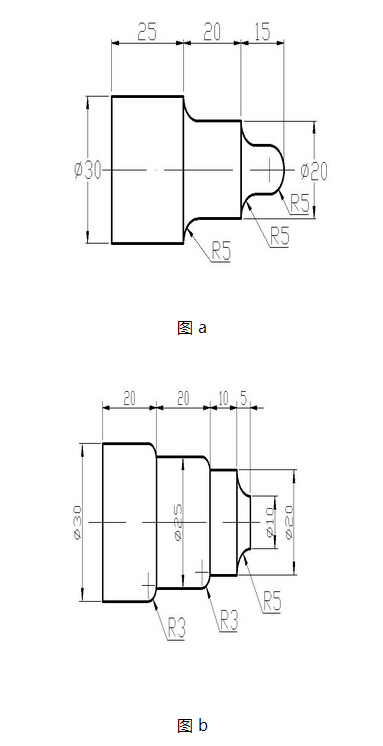

三、外圆粗精加工固定循环切削加工举例 　　

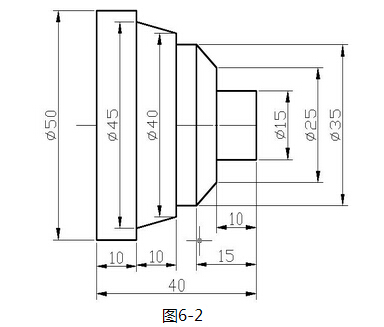

　例6-1：如图6-2所示工件，毛坯直径为50mm，请用G71、G70指令编写加工程序。
