课程章节-项目二:数控车床操作面板

发布日期:2017-09-09  浏览次数:11499

学习目标
1、熟悉FANUC oi系统数控车操作面板的结构;
2、掌握各主要按钮的功能及使用方法。

知识点击
   通过本项目的学习,将会认识FANUC oi系统数控车操作面板的结构,熟悉各功能按钮的位置,掌握各功能按钮的功能及使用方法。

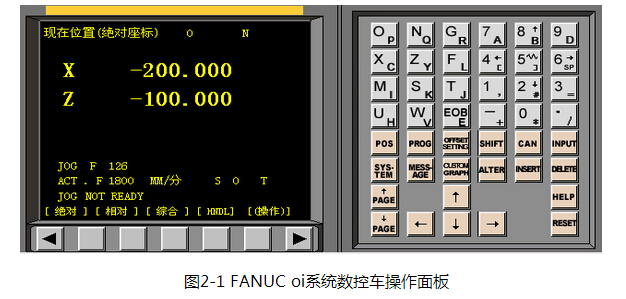

FANUC oi系统数控车操作面板见图2-1,它由CRT显示屏和MDI键盘两部分组成。

二、MDI键盘

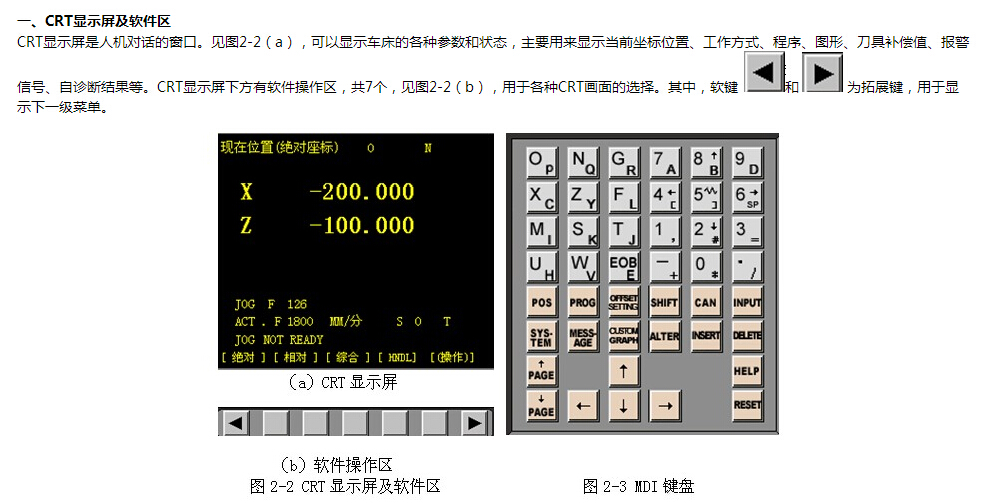

MDI键盘,见图2-3,它由字母键、数字键、功能按钮等组成。主要用于数控程序、参数、机床指令的输入及系统功能的选择。各功能键的功能如表2-1

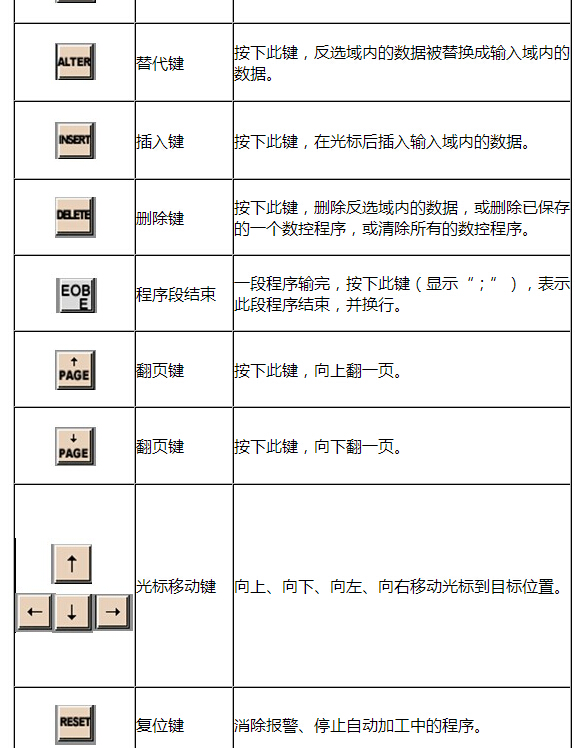

表2-1 FANUC oi系统数控车操作面板各功能键及作用
